国产又大又黑又粗免费视频-国产美女自卫慰黄网站-亚洲色大成网站www久久九九-97色伦午夜国产亚洲精品-中文无码成人免费视频在线观看

1電動車頭盔廠家檢驗裝置

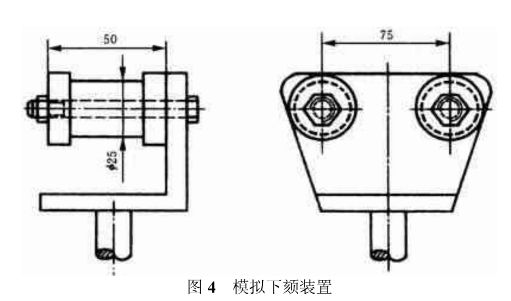

由架體、頭型、標尺、砝碼、加載機構及模擬下顏裝置(見圖4)等組成。

2檢驗步驟

a)將電動車頭盔佩戴在頭型上，系帶穿過模擬下顏并系緊之;

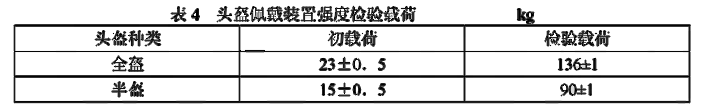

b)按照表4施加初載荷，維持30s，隨即確定標尺起始零位;

c)5~10s內，將載荷加至表4規定的檢驗載荷后，維持2 min，隨即讀出標尺指示的伸長量;

d)檢驗結果按5.2.5規定評定。

電動車頭盔吸收碰撞能量性能檢驗

1頭盔樣品檢驗前處理

電動車頭盔廠家樣品必須按照規定處理后方可進行檢驗。每頂頭盔樣品選一項處理。高溫或低溫處理后的頭盔樣品應在.5min內完成一處的兩次檢驗;第二處檢驗，應將頭盔樣品放回保溫箱中再處理20 min以上，方可進行檢驗。水浸處理后的頭盔樣品，應淋干20 min后進行檢驗。

2檢驗裝置

由擺頭式或落頭式碰撞試驗臺及測試分析儀器系統組成。試驗臺應符合有關保證碰撞能量、碰撞效果一致的規定。

3碰撞試驗臺

由臺架、頭型、頭型固定架、升降釋放機構、砧、砧座及座基等部件組成，其主要部件應滿足以下技術要求:

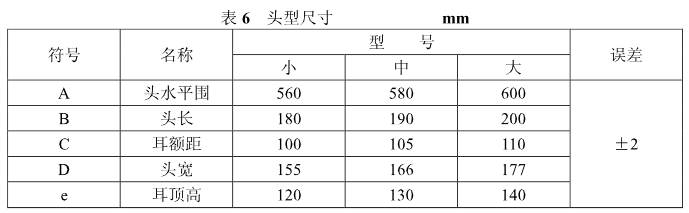

a)頭型:由近似人體頭部頻率響應的結構及金屬材料制成,頻率響應1400Hz以下平坦，最低共振頻率為2500Hz。頭型分小、中、大三個型號，見表6及圖5。墜落頭型的總質量(含傳感器及連接件)分別為小號40+0.1，中號50+0.1，大號60+0.1kg。其中，傳感器及連接件的質量不大于墜落頭型總質量的25%。

b)砧及砧座:砧系圓形平板砧，用工具鋼(T10A)制成，直徑127 mm、厚度15 mm 以上，碰撞面粗糙度不低于Ra0. 8、硬度不低于HRC50。砧'j砧座剛性連接，砧座須剛性固定在座基上，并保證砧碰撞面與頭型碰撞點法線垂直。

c)座基:由鋼筋混凝土制成，座基質量不小于1. 6 t。

d)升降釋放機構:以不影響頭型(含頭型固定架)佩戴被檢頭盔后自由墜落的結構形式制作。
